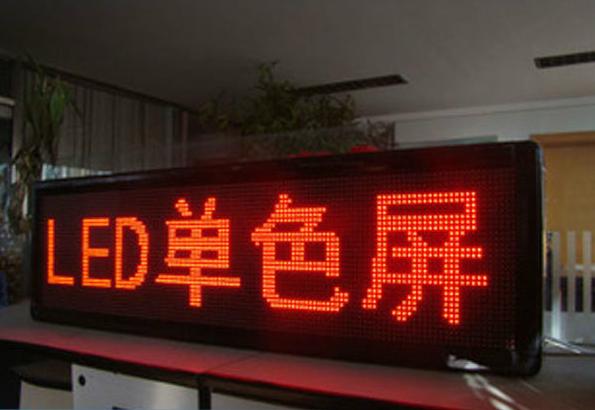

门头LED户外单色显示屏坏了怎么办处理?

来源:西安广告制作网 作者:张明明 时间:2017-12-17 00:11:00热度:字号:

门头LED显示屏故障问题维修处理方法oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

门头显示屏维修oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

1 、整板不亮:●板子没有接上电源;●输入排线插反;●输入输出颠倒;●电源正负极接反(接反会烧掉板子所有IC)。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

3 、隔三行有一行不亮:●4953损坏(是其中一个损坏)。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

4 、隔一行亮一行:A信号的问题,请检查74HC245和74HC138是否有虚焊;可以用万用表量74HC138第1脚电压是否等于2.5V左右,如果有更换74HC138;仔细量金针带ICA信号的通路情况。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

5 、隔二行亮二行:B信号的问题,请检查74HC245和74HC138是否有虚焊;可以用万用表量74HC138第2脚电压是否等于2.5V左右,如果有更换74HC138;仔细量金针带ICA信号的通路情况。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

6 、上半板正常下半板全亮或不亮:如果是T08A接口有这种情况,这是应检查下8行DR数据信号是否通路,如正常先更换74HC245如不好再更换第一个74HC595.oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

7 、此板上半板和下板板STB和CLK信号是共同的,数据是分开的(如果是T12接口数据也是1个)。如检查T08A 板子是上下半板要分开检查。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

8 、如果板子有1棵灯不亮:检查是否虚焊、更换此灯管。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

9 、有竖着有4棵灯不亮:第一检查74HC595是否有虚焊;第二更换74HC595;第三更换灯管。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

10 、在竖着4棵灯里有3棵不亮有1棵正常:更换正常那颗灯管。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

11 、如板子从中间或别的位置往后显示不正常:检查数据信号通路情况;更换最后一个正常显示控制灯的 74HC595;如未排除更换第一个显示不正oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

常的灯控制的74HC595。每个74HC595 控制8点宽 *4点高个灯管。 74HC595是用DR数据信号串联起来的也就是DR信号从74HC595的第14脚入到第9脚出oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

接到下一片74HC595的第14脚上至到最后一个74HC595. 比如本板DR数据从金针到74HC345放大后到UR1到UR2到UR3一直到UR8后到输出金针。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商

12 、有时在调试整屏的过程中前面的模组到后面的模组显示不正常,一般故障是排线的没有插好或损坏;也可以用稍长些排线把下面正查的模组排线插到上面不正常的模组上来,看显示如何,也可以把上面不正常处前面正常模组输出接到下一排模组上去看显示如何,来判断到底是那个模组出了问题。oEK西安世纪迎晨广告公司-广告标识-发光字-喷绘-灯箱-门头-提供设计制作安装一站式服务商
