点阵字外露LED发光字的制作方法【图文教程】

来源：网络收集作者：郭香香时间：2019-11-08 20:32:34热度： ℃字号：大中小

外露LED发光字的制作方法

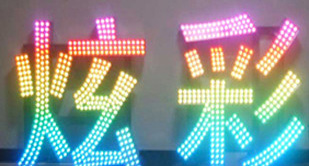

外露发光字

一、LED外露发光字（招牌）制作需要工具：

30W或40W电烙铁，氩弧焊机，尖嘴钳，剪刀，剥线钳，曲线锯，电钻，胶枪，螺丝刀等,几乎和做电子灯箱一样.当然方法也是大同小异的.

二、LED外露发光字（招牌）制作需要材料：

铁板一般采用08或是1.0的具体看字的大小和客户的要求，led灯(有灯串和灯组单色七彩全彩等)，玻璃胶，胶条，电线，焊锡，5V开关电源,控制器.

三、LED外露发光字（招牌）制作步骤：

1.铁皮字的成型：
①在铁皮板上锯下字的轮廓，当然你要先写一个字模.固定到合适的位置，薄的铁皮可以用铁皮剪，要好看或是厚的就用雕刻机，还有等离子切割,激光切割,线切割,等.用电钻钻孔：5mm的单色灯钻孔孔径为9mm,8mm的七彩和全彩灯钻孔孔径为12 mm.也可以用冲孔设备直接冲好，方便快速。市场上也有冲孔板卖.间距根据外招牌制作安装的高度和制作成本而定的，一般字高一米以内的字LED中心间距为：25毫米，一米以上的字LED中心间距为:30毫米.间距越小，效果越好，成本越高。
现在有一种简易制作字壳的方法:直接用3mm亚克力板做字的面板(用我们的外露灯排孔法在CorelDRAW 12里排好孔后直接用雕刻机雕刻),围边就直接用我们的新型发光字边条直接围边,底板用5mm的PVC板.这样做效率可以提高很多,效果也不差!
②把钻好孔的字形反面用铁皮边条围边，焊牢，铁皮不厚就是氩弧焊机。比较厚的可以直接用电焊机。这个要看个人水平啦。
③打磨、烤漆处理，现在一般用喷漆多了。
当然你如果开始不会做字,或认为麻烦那就交给专业做字的师付吧,自己装灯也是可以的.

2.安装光源:
LED外露灯串一般为50个一串,把LED灯按照设计图上的说明按进孔内，字与字之间注意连接.留出线头,以方便连接到电源。

3.接控制器：
把LED灯的输入端按照线的颜色接到控制器相对颜色的线上即可.注:灯有IC的一边是输出,没有IC的一边是输入,输入端接控制器.

4.接电源:
我们所用到的是5V电源,把电源的正极接到LED灯串的正极,负极接到做有标记的LED灯负极.一般正极(VCC)为红线,负极(GND)为白线,其它两根线分别接到控制器上的DATA和CLK端.

5. 所有字体连接好后,打上透明硅胶做防水处理和绝缘处理.

6. 测试老化：
连好之后，打开电源。检查处理不亮的，然后进行老化测试24到48小时。

7.安装:
在铁皮上焊小支架,钻孔上螺丝或铆钉固定.

下面我再用图文给大家讲解一下亚克力面板围边的快速做法:

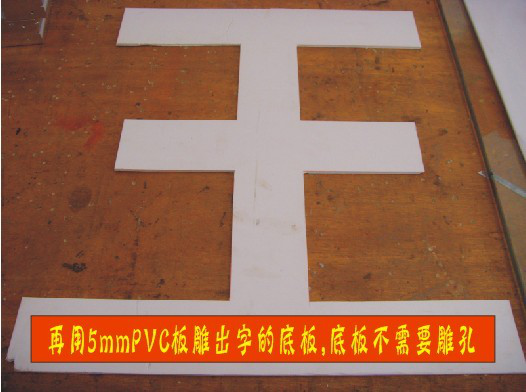

做底板

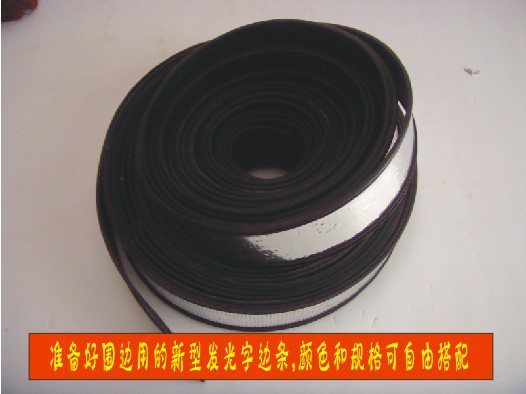

发光字边条

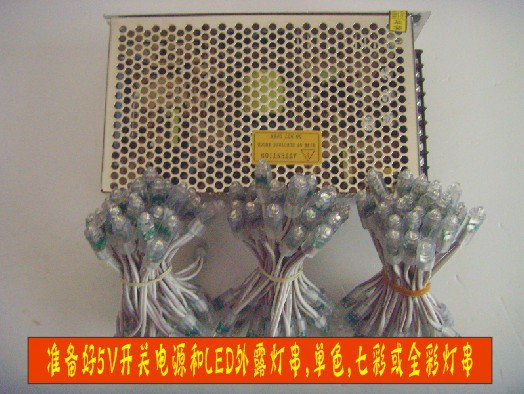

准备灯珠、准备电源

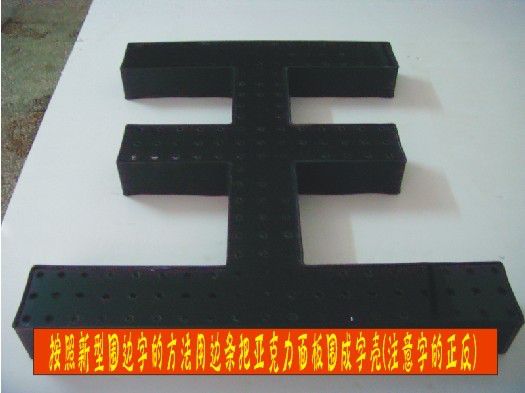

做字壳

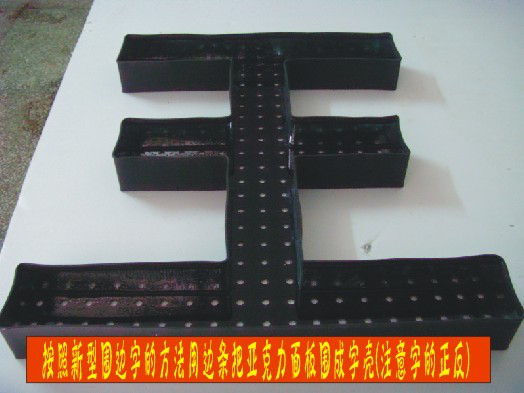

广告字的字壳

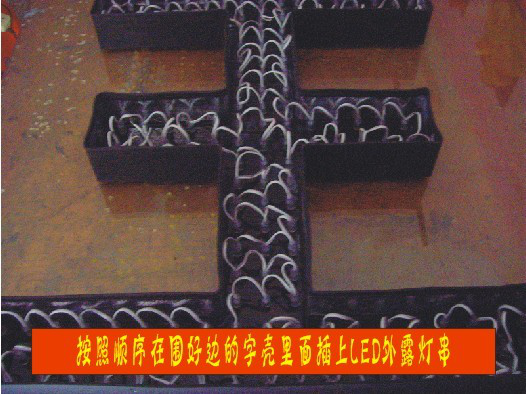

插入LED灯珠

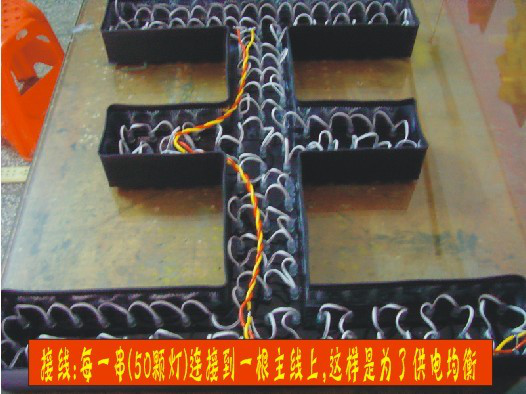

接主线

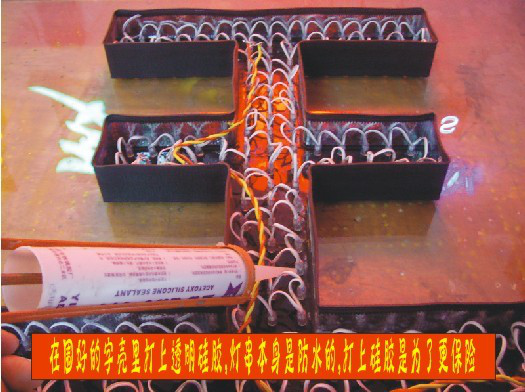

打硅胶防止脱落

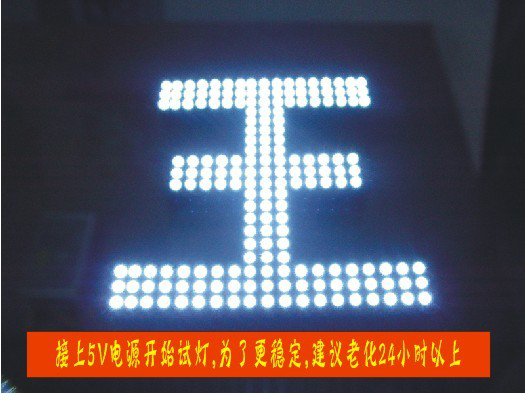

发光字老化测试

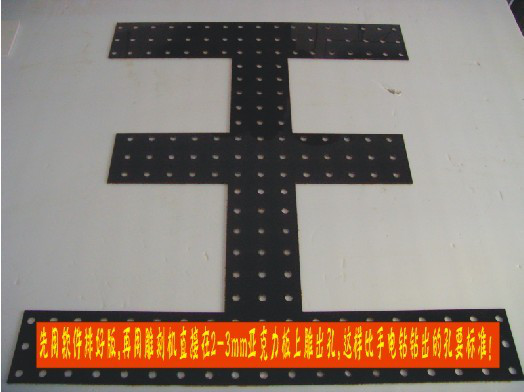

雕刻机或专用打孔机打孔

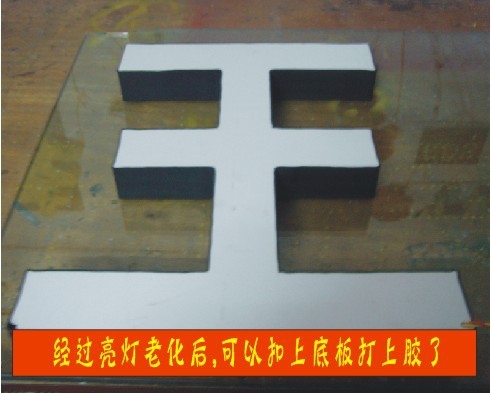

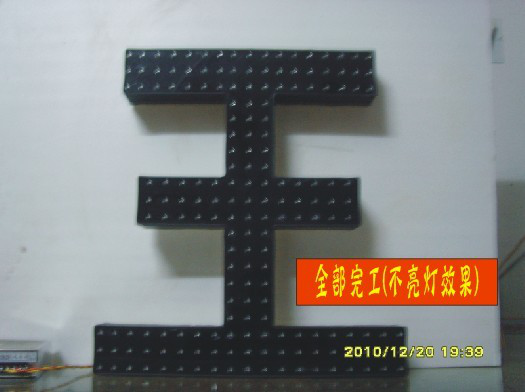

加亚克力扣板

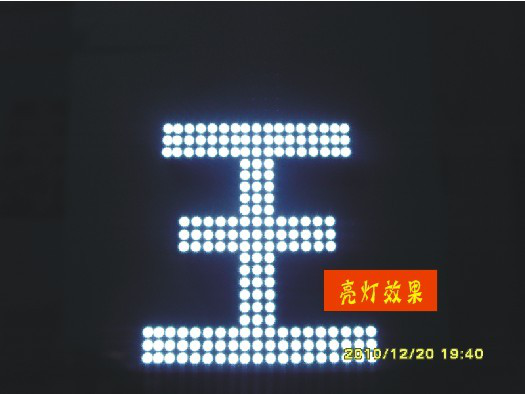

通电测试

以上为广告发光字之LED外露发光字制作过程，关键打孔现在一般采用专用打孔机或雕刻机完成。LED灯珠建议使用好点品牌灯珠避免日后维护成本的无形增加。
